Jak działa egzoszkielet biodrowy.

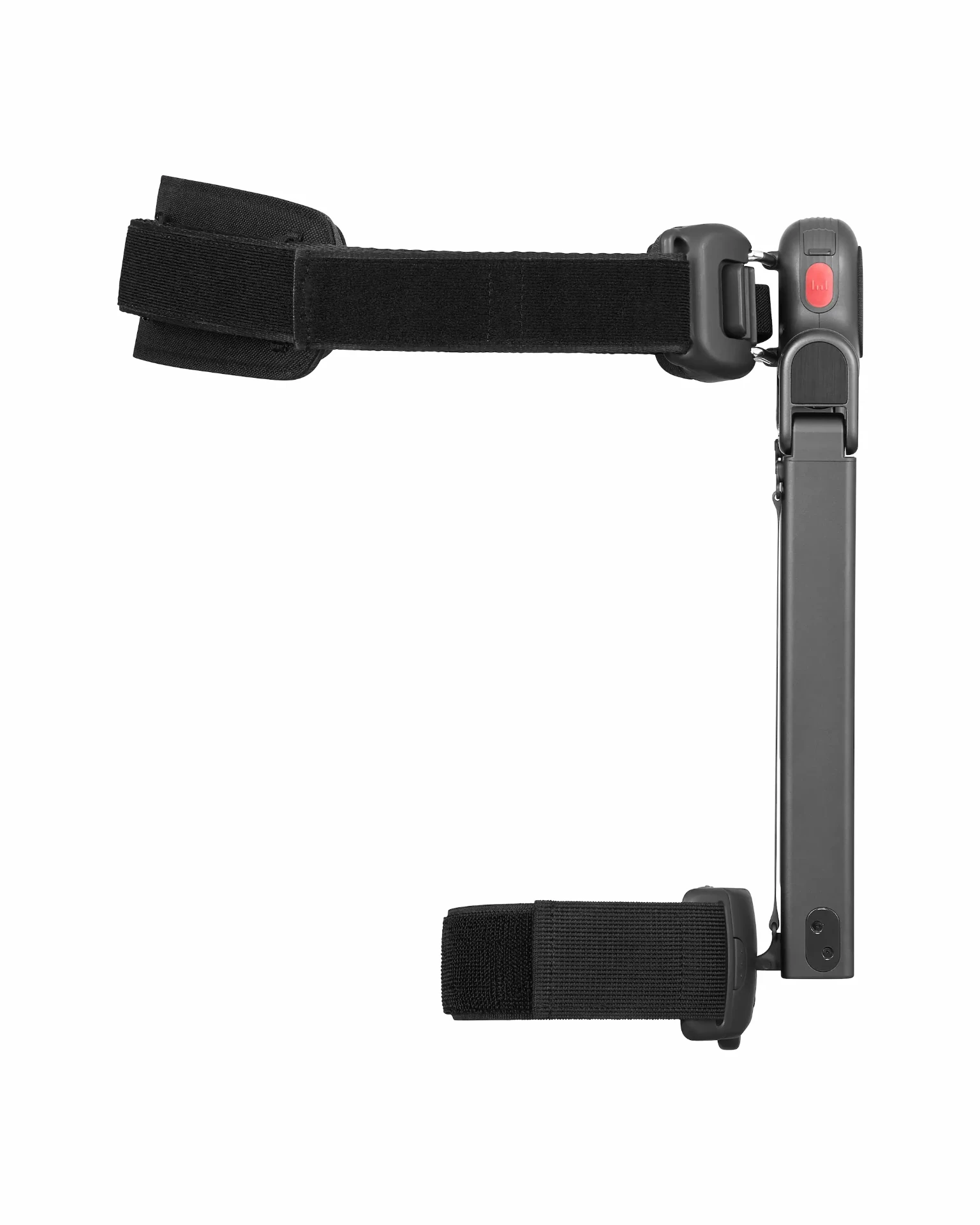

Egzoszkielet biodrowy to nie rama na nogi. To pas z jednym silnikiem, który siedzi na biodrach i pracuje w jednej osi — zgięcie i wyprost biodra. Reszta ruchu, czyli kolano, stopa, tułów i ramiona, należy w całości do Ciebie. Dlatego całe urządzenie waży 1,6 kg z pasami, a nie kilkanaście kilogramów.

Dlaczego akurat biodro

Biodro jest największym stawem napędowym chodu. Zgięcie jednej nogi jest w naturalnym chodzie niemal lustrzanym odbiciem wyprostu drugiej — w analizie chodu ta niesymetryczność dla bioder wynosi tylko 0,13 Nm/kg (Lim i in. 2025, Scientific Reports 15:10850). Ta symetria pozwala obsłużyć obie nogi jednym silnikiem, zamiast montować cztery napędy i dokładać kilogramy.

W anatomii chodu urządzenie ma jedenaście stopni swobody, z czego aktywny jest jeden: zgięcie i wyprost biodra. Wszystkie pozostałe kierunki ruchu są wolne — biodro może się rotować, miednica pracuje, tułów skręca się normalnie.

Rozpoznanie intencji, krok po kroku

Czujnik Halla czyta kąt biodra kilkadziesiąt razy na sekundę. Sterownik buduje z tego wygładzoną zmienną stanu chodu i trzyma w buforze ostatnią sekundę trajektorii. Na tej podstawie generuje moment obrotowy — do 6 Nm. Kiedy rozpoznaje początek wykroku, dokłada siły. Kiedy zwalniasz, wycofuje się.

Algorytm nie dopasowuje Twojego chodu do gotowego wzorca z biblioteki. Adaptuje się do tego, jak chodzisz w danej minucie: szybko, wolno, po schodach, z niesymetrycznym krokiem. Producent nazywa to Adaptive DOFC, instrukcja obsługi — rozpoznaniem intencji użytkownika w czasie rzeczywistym.

Asysta i opór to ta sama architektura

Ten sam mechanizm generuje moment w dwie strony. Dodatni znak to asysta — tryby Air, Care i Hiking. Ujemny to opór — tryb Aqua. Dlatego jedno urządzenie potrafi raz ułatwiać chód, a raz robić z tego samego spaceru trening siłowy. Nie ma tu dwóch trybów pracy sprzętu, jest jedna architektura z odwróconym znakiem.

Backdrivable, czyli co

Przekładnia ma niską redukcję. Nogi poruszają się swobodnie nawet przy wyłączonym urządzeniu — możesz przestawić nogę wbrew silnikowi bez oporu mechanizmu. Staw nigdy nie jest blokowany. To warunek bezpieczeństwa: urządzenie dokłada moment, nie narzuca trajektorii.

WIM S nie wyręcza. Prowadzi krok. Mięśnie dalej pracują.

Co czuć w pierwszych minutach

Adaptacja kroku przy każdym założeniu trwa około dwóch–trzech minut. Na początku krok może wydawać się nietypowy — bo jest dłuższy i bardziej wyprostowany niż ten, do którego ciało przywykło przez lata oszczędzania. To nie jest usterka dopasowania, tylko różnica między wzorcem kompensacyjnym a właściwym.

Czego to urządzenie nie robi

• —Nie przenosi ciężaru ciała na podłoże — to nie jest orteza podporowa ani chodzik.
• —Nie porusza kolanem ani stopą. Żaden napęd nie sięga poniżej biodra.
• —Nie stawia kroku za Ciebie. Osoba, która nie stoi i nie chodzi samodzielnie, nie jest użytkownikiem.
• —To nie jest sprzęt, który złapie przy potknięciu. To sprzęt, który przez trening zmniejsza szansę, że do potknięcia w ogóle dojdzie.

Kiedy pojawia się efekt

Ulgę w wysiłku czuć od pierwszego spaceru. Zmiana, która zostaje po zdjęciu urządzenia, jest efektem treningu i kumuluje się przez kilka tygodni regularnego chodzenia. W opublikowanych protokołach program trwał cztery lub sześć tygodni po dwie sesje tygodniowo.

WIM to przebadana platforma egzoszkieletów biodrowych — cztery publikacje peer-reviewed, w tym badanie z randomizacją i grupą kontrolną. WIM S to jej nowsza generacja. Wyniki dotyczą egzoszkieletów tej technologii. Pomiary wykonano bez urządzenia — to adaptacja treningowa, nie wsparcie sprzętowe w trakcie testu. Efekty utrzymują się po zdjęciu urządzenia, a nie w czasie jego noszenia.
